Funktion des Leistungsschalters: Der Wächter der elektrischen Sicherheit

In jedem elektrischen System – ob im Hausverdrahtungsnetz, in einer gewerblichen Anlage oder in einer industriellen Stromverteilungsleitung – sind Sicherheit und Zuverlässigkeit unerlässlich. Eine der wichtigsten Komponenten, die diese Sicherheit gewährleisten, ist der Schutzschalter. Oft als „Wächter“ der elektrischen Systeme bezeichnet, unterbricht ein Schutzschalter automatisch den Stromfluss, sobald er einen Fehler erkennt, und schützt so Geräte, Leitungen und Menschen vor Schäden oder Gefahren.

Doch wie genau funktioniert ein Schutzschalter? Und warum ist er in modernen Elektroinstallationen unverzichtbar? Werfen wir einen Blick auf die Funktion eines Schutzschalters, seine Typen und die entscheidende Rolle, die er beim Schutz von Stromkreisen spielt.

1. Was ist ein Schutzschalter?

Ein Schutzschalter ist ein automatischer elektrischer Schalter, der einen Stromkreis vor Schäden durch überhöhten Strom infolge von Überlast oder Kurzschluss schützt. Im Gegensatz zu einer Sicherung – die nach dem Auslösen ersetzt werden muss – kann ein Schutzschalter manuell oder automatisch zurückgesetzt werden, was ihn zu einem komfortableren und wiederverwendbaren Sicherheitsgerät macht.

Moderne Schutzschalter, wie sie von Futina angeboten werden, sind auf Effizienz, Zuverlässigkeit und Präzision ausgelegt. Sie vereinen kompaktes Design mit fortschrittlichen Sicherheitsmechanismen und gewährleisten so eine konstante Leistung sowohl im privaten als auch im industriellen Umfeld.

2. Die Hauptfunktion eines Schutzschalters

Im Kern besteht die Hauptfunktion eines Schutzschalters darin, den Stromfluss im Falle eines Fehlerzustands zu unterbrechen. Diese Unterbrechung schützt sowohl elektrische Komponenten als auch Benutzer vor potenziellen Gefahren wie elektrischen Bränden, Stromschlägen oder Geräteausfällen.

Der Schutzschalter überwacht ständig den durch den Stromkreis fließenden Strom. Überschreitet der Strom die Nennkapazität des Schalters – sei es durch eine Überlast oder einen Kurzschluss –, löst der Schutzschalter aus und trennt den Stromkreis automatisch von der Stromversorgung. Sobald das Problem behoben ist, kann der Schutzschalter zurückgesetzt werden, und das System kehrt zum normalen Betrieb zurück.

Zusammenfassend erfüllt der Schutzschalter drei wesentliche Funktionen:

1. Erkennung: Er identifiziert einen abnormalen Stromfluss.

2. Unterbrechung: Er trennt den Stromkreis sofort, um den Fehlerstrom zu stoppen.

3. Wiederherstellung: Er ermöglicht das sichere Wiedereinschalten des Stromkreises, sobald das Problem behoben ist.

3. Grundtypen von Schutzschaltern

Unterschiedliche elektrische Umgebungen erfordern unterschiedliche Arten von Schutzschaltern. Zu den gängigen Kategorien gehören:

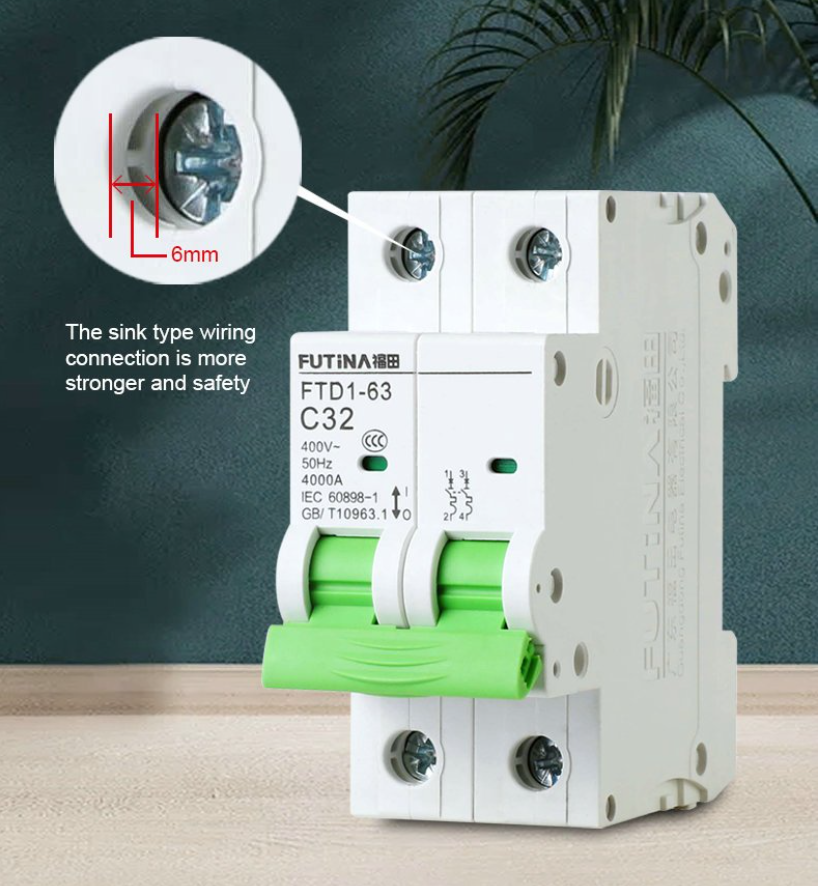

• Miniaturschutzschalter (MCB):
  Konzipiert für Niederspannungsanwendungen, schützen MCBs Beleuchtungs- und Haushaltsstromkreise vor Überlastungen und Kurzschlüssen. Sie werden häufig in Wohnungen, Büros und kleinen gewerblichen Systemen eingesetzt.

• Kompaktleistungsschalter (MCCB):
  Für höhere Nennströme ausgelegt, bieten MCCBs einstellbare Auslöseeinstellungen und eignen sich daher für industrielle und große gewerbliche Installationen.

• Fehlerstrom-Schutzschalter (RCCB):
  RCCBs erkennen Fehlerströme und schützen vor elektrischem Schlag, indem sie den Stromkreis bei einem Erdschluss abschalten und so die Personensicherheit gewährleisten.

• Fehlerstrom-Schutzschalter mit Überlastschutz (RCBO):
  Eine Kombination aus MCB- und RCCB-Funktionen, bietet der RCBO sowohl Überlast- als auch Fehlerstromschutz in einem Gerät.

Das Angebot von Futina umfasst all diese Typen, konstruiert mit hohem Ausschaltvermögen, flammhemmendem Gehäuse und präzisen Auslösemechanismen, die in jeder Umgebung eine stabile Leistung gewährleisten.

4. Funktionsprinzip eines Schutzschalters

Die Arbeitsweise eines Schutzschalters beruht sowohl auf der thermischen als auch auf der magnetischen Wirkung des elektrischen Stroms.

• Thermische Auslösung:
  Ein Bimetallstreifen im Inneren des Schalters verbiegt sich, wenn er sich durch anhaltenden Überstrom erwärmt. Diese Biegebewegung löst den Auslösemechanismus aus und öffnet den Stromkreis.

• Magnetische Auslösung:
  Bei einem Kurzschluss erzeugt ein plötzlicher Stromstoß ein Magnetfeld, das stark genug ist, um einen Hebel zu bewegen, der die Kontakte sofort öffnet und den Stromkreis unterbricht.

Diese beiden Mechanismen arbeiten zusammen und bieten schnellen, zuverlässigen Schutz – unabhängig davon, ob es sich um eine allmähliche Überlast oder einen plötzlichen Fehler handelt.

5. Bedeutung von Schutzschaltern in modernen Systemen

Schutzschalter sind in der modernen Stromverteilung aus mehreren Gründen unverzichtbar:

• Brandverhütung: Durch die Trennung von Stromkreisen unter Fehlerbedingungen verhindern sie das Überhitzen und Entzünden von Drähten.

• Geräteschutz: Empfindliche elektrische Geräte werden vor Spannungsspitzen und Stromstößen geschützt.

• Personensicherheit: RCCBs und RCBOs schützen Personen vor elektrischem Schlag, insbesondere in feuchten Umgebungen wie Küchen und Bädern.

• Systemzuverlässigkeit: Sie erleichtern die Wartung – Techniker können bestimmte Stromkreise sicher trennen, ohne das gesamte System abzuschalten.

Futina Schutzschalter sind mit hoher mechanischer Lebensdauer und stabilen Auslösekennlinien konstruiert und gewährleisten so langfristigen Schutz selbst unter anspruchsvollen Bedingungen.

6. Hauptmerkmale der Futina Schutzschalter

Die Schutzschalter von Futina zeichnen sich durch hochwertige Verarbeitung und Sicherheitsleistung aus. Zu ihren Kernmerkmalen gehören:

• Hohes Ausschaltvermögen: Gewährleistet eine effektive Unterbrechung selbst bei starken Fehlerbedingungen.

• Robustes Gehäuse: Flammhemmende und schlagfeste Materialien erhöhen die Langlebigkeit des Produkts.

• Präziser Auslösemechanismus: Sorgt für zuverlässigen Betrieb und minimiert unerwünschte Auslösungen.

• Kompaktes Design: Ideal für moderne Verteilerkästen mit begrenztem Platz.

• Umfassendes Sortiment: Verfügbar für Wohn-, Gewerbe- und Industrieanwendungen.

Diese Eigenschaften machen Futina Schutzschalter zu einer verlässlichen Wahl für Elektroinstallateure und Systemplaner, die sowohl Leistung als auch Sicherheit suchen.

7. Wartung und Prüfung

Um einen kontinuierlichen Schutz zu gewährleisten, sollten Schutzschalter regelmäßig geprüft werden. Einfache Kontrollen, wie die Überprüfung der mechanischen Funktion oder die Durchführung von Auslösetests, helfen zu bestätigen, dass der Schutzschalter korrekt funktioniert. Futina empfiehlt, die üblichen Wartungsintervalle einzuhalten und jeden Schutzschalter auszutauschen, der Anzeichen von Verschleiß, Überhitzung oder mechanischen Schäden zeigt.

8. Fazit: Ein stiller Beschützer, dem Sie vertrauen können

Obwohl klein in der Größe, spielt der Schutzschalter eine enorme Rolle beim Schutz von Leben, Eigentum und Geräten. Indem er Fehler erkennt und die Stromzufuhr im richtigen Moment unterbricht, stellt er den sicheren und stabilen Betrieb jedes elektrischen Systems sicher.

Von Haushalten bis hin zu Fabriken,Futina Schutzschalterbieten zuverlässige Leistung, präzisen Schutz und ein beruhigendes Gefühl. Investitionen in hochwertige Schutzschalter sind nicht nur eine technische Entscheidung – es ist ein Bekenntnis zu Sicherheit und Zuverlässigkeit für die kommenden Jahre.
